1、上料系統：
受料斗內的石灰石經皮帶輸送機（加除鐵器）進入斗式提升機，提升機將物料送至原料倉待研磨，原料倉下部安裝皮帶給料機，將物料均勻的送入磨粉機研磨；
2、研磨系統

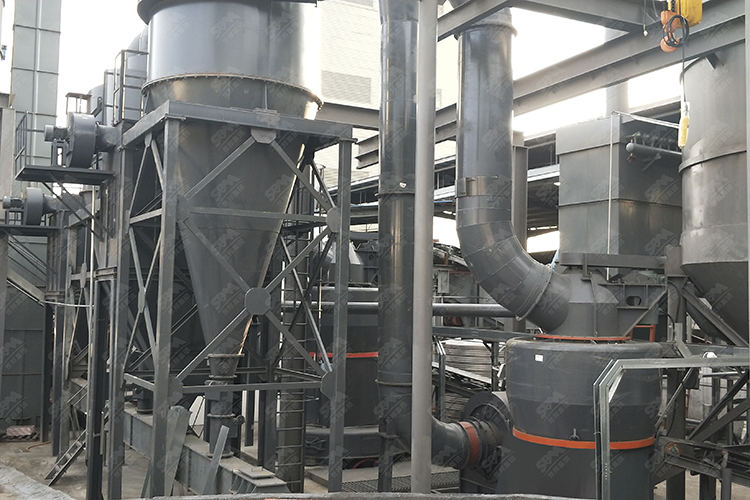

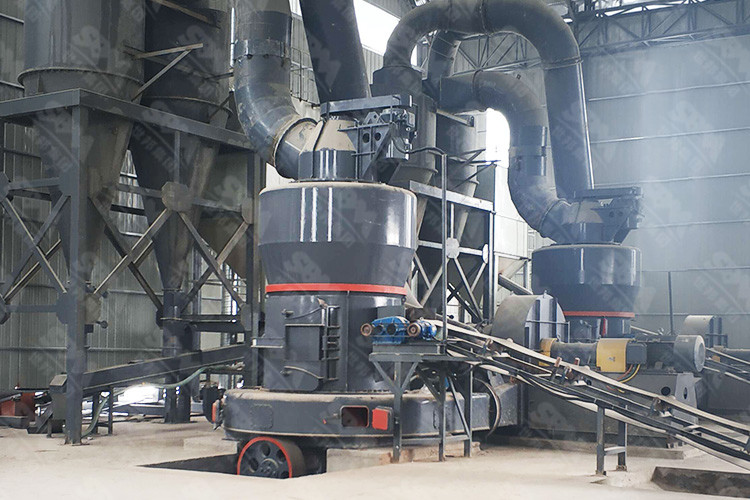

物料送入歐版磨進行研磨，研磨后的成品通過選粉機，進入旋風集粉器和脈沖除塵器收集，并從下部排料口送入螺旋輸送機；
3、成品輸送系統：
螺旋輸送機出料口安裝氣力輸送系統，將成品輸送至成品倉，多余的氣體由倉頂除塵器過濾；
4、除塵系統
整套系統配置三個脈沖除塵器，在所有揚塵點安裝抽風口，保證整套系統無粉塵外漏，現場實現無塵化作業。
5、控制系統：
本系統配置智能PLC控制柜和上位機，實現對整套系統所有設備的啟停、監控、互鎖聯動功能，并預留DNS接口，可實現遠程操控。
